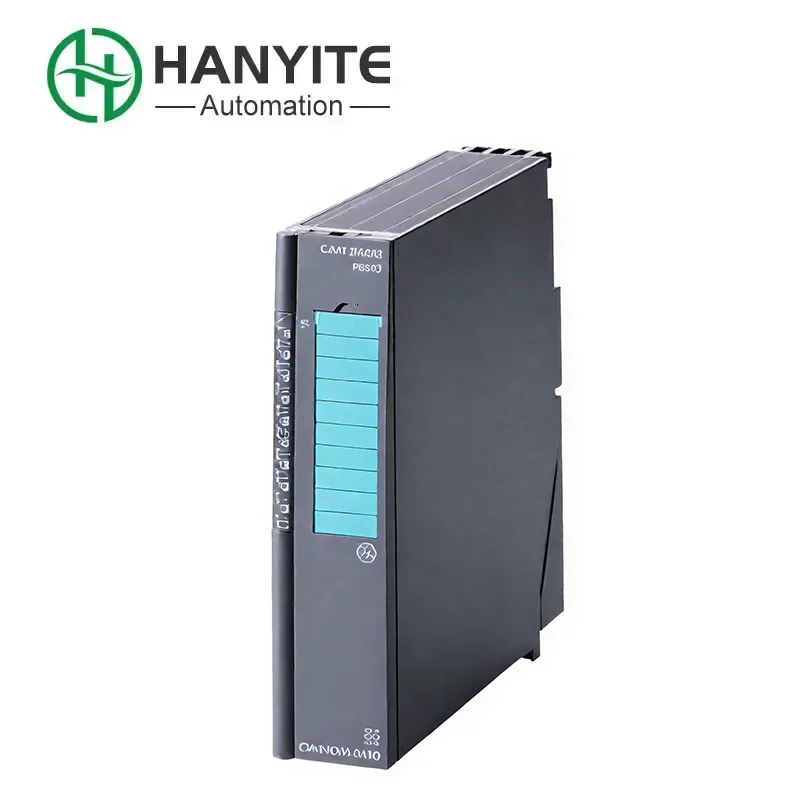

Il Siemens 6ES7134-7TD00-0AB0 è un modulo di ingresso analogico con resistenza termica (RTD) a 4 canali. La sua funzione principale è ricevere il debole segnale di resistenza dal sensore di temperatura in loco (come Pt100) e quindi convertire con precisione questo valore di resistenza che rappresenta la temperatura in una quantità digitale che il PLC può elaborare. Il modulo ha superato la certificazione per ambienti pericolosi (Ex ib[ia Ga]IIC T4 Gb, Ex ib[ia IIIC Da]IIC T4 Gb). È ampiamente applicato nel campo dell'automazione dei processi, in particolare in settori quali l'ingegneria chimica, il petrolio e il gas e i prodotti farmaceutici.
Siemens 6ES7134-7TD00-0AB0 può comunicare con trasmettitori che supportano il protocollo HART, ottenendo così la trasmissione sincrona di segnali analogici e dati diagnostici digitali. Certificato per l'uso in aree pericolose Zona 1 e Zona 2 (ATEX/IECEx). Il modulo ha una risoluzione a 16 bit e può misurare con precisione segnali analogici. Può essere ottimizzato per applicazioni di controllo di processo in tempo reale.
| Numero di modello | Siemens6ES7134-7TD00-0AB0 |
| Serie di prodotti | ET200SP |
| Tipo di prodotto | Modulo di ingresso analogico (AI). |
| Canali di ingresso | 4 canali (isolati galvanicamente) |
| Tipo di ingresso | Termometri a resistenza (RTD) |
| Tipi di RTD supportati | Pt 100, Pt 200, Pt 500, Pt 1000, Ni 100, Ni 120, Ni 200, Ni 500, Ni 1000, Cu 10, LG (Resistenza lineare) e altri |
| Metodi di connessione | Collegamento a 2 fili, 3 fili, 4 fili |
| Intervallo di misurazione | Dipende dal tipo di sensore (ad es. Pt 100: da -200 a +850 °C) |
| Risoluzione | 15 bit + segno |
| Tempo di integrazione/Tempo di conversione | Controllori SIMATIC S7-1500, S7-1200, ET 200MP |
| Consumo energetico | 1,7 W (dal bus backplane) |
| Consumo corrente (L+) | 40 mA (a 24 V CC) |
| Connessione via cavo | Connettore frontale (40 pin) |
| Dimensioni (L x A x P) | 15 mm x 117 mm x 73 mm |
| Peso | ca. 55 g |
| Compatibilità | Controllori SIMATIC S7-1500, S7-1200, ET 200MP |
Siemens 6ES7134-7TD00-0AB0 può essere applicato in sistemi di automazione di processo come SCADA e PLC per monitorare sensori di pressione, temperatura e flusso. L'integrazione del dispositivo HART supporta la diagnosi remota e la regolazione dei parametri degli strumenti da campo. È applicabile anche ad ambienti esplosivi come raffinerie di petrolio e impianti chimici.
