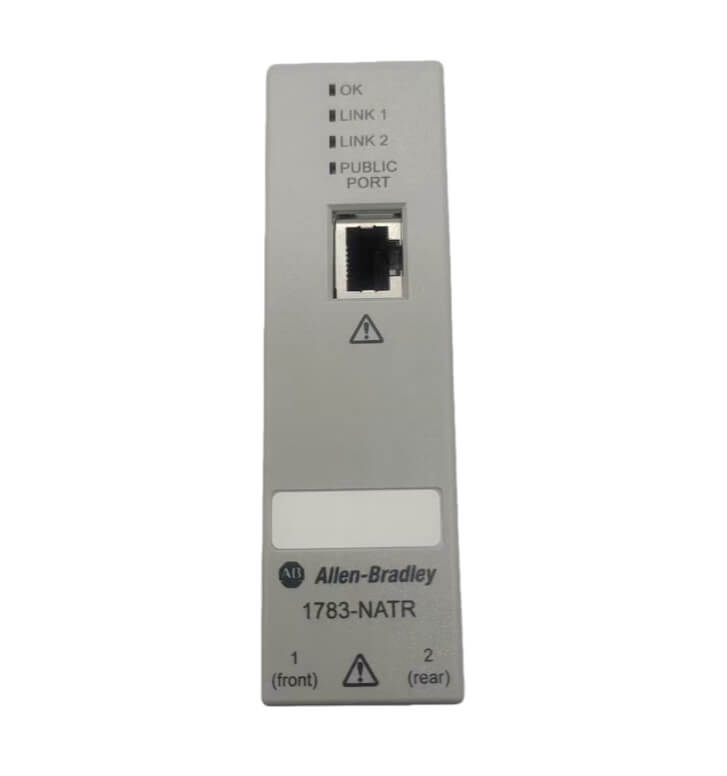

Se hai bisogno dell'isolamento della rete su una linea di produzione, probabilmente avrai bisogno di hardware per la conversione degli indirizzi. È qui che entra in gioco l’Allen Bradley 1783-NATR. Il suo routing NAT lo rende semplice. Funziona con alimentazione standard a 24 V CC. Due porte Ethernet 10/100Mbps si trovano nella parte anteriore per connettere le reti interne ed esterne. Con i router più vecchi, dovresti rifare tutti i tuoi indirizzi globali. Questo modulo lo evita. I dispositivi mantengono i loro IP originali. Non è necessario riconfigurare le singole macchine solo per risolvere i problemi. Hanyite Automation Technology ha verificato queste unità. Lavoriamo con fornitori autorizzati, quindi è disponibile uno stock nuovo di zecca. È una scelta affidabile per proteggere i confini della rete di controllo industriale.
| Tipo di attrezzatura | Modulo di routing per la conversione degli indirizzi Ethernet industriale |
| Interfaccia di comunicazione | Dotato di 1 porta upstream Ethernet 10/100 Mbps e 1 porta downstream Ethernet 10/100 Mbps |
| Alimentazione elettrica | Alimentatore esterno 24 V CC |
| Consumo corrente | Valore tipico 250 mA |
| Dimensioni meccaniche | Circa 90 mm × 87 mm × 60 mm |
| Metodo di installazione | Montaggio su guida DIN standard da 35 mm |
| Isolamento della rete | L'isolamento della rete a livello hardware viene ottenuto tra le porte upstream e downstream |
| Supporto del protocollo | Supporta routing IP, conversione NAT e funzioni proxy ARP |
Porta downstream di accesso alla rete di fabbrica a monte → Allen Bradley 1783-NATR esegue la conversione della mappatura dell'indirizzo IP di origine e dell'indirizzo MAC → I pacchetti di dati della rete privata interna rimuovono l'indirizzo originale e assegnano un IP pubblico legale → Il modulo di routing esegue l'inoltro dei pacchetti di dati tra sottoreti → La porta a monte consegna il frame di dati ricostruito alla rete principale esterna → I dati di risposta esterni arrivano alla porta a monte → Il modulo di routing ripristina in modo inverso l'indirizzo di destinazione in base alla tabella di mappatura NAT → I pacchetti di dati vengono consegnati accuratamente alla rete privata interna dispositivo di destinazione
Isola la rete privata dell'officina dalla rete principale della fabbrica utilizzando la tecnologia NAT, impedendo che tempeste di trasmissione locali causino la paralisi della rete globale, mantenendo la configurazione IP originale dei dispositivi all'interno del segmento della microrete, eliminando i costi di debug causati dal trasferimento di indirizzi su larga scala e Allen Bradley 1783-NATR fornisce meccanismi affidabili di isolamento logico e penetrazione dei dati al confine della rete di controllo industriale.
Riduce il ciclo di debug per l'integrazione in rete delle apparecchiature dell'officina, evitando la lunga risoluzione dei problemi causata dalla modifica degli indirizzi privati uno per uno
Riduce il tasso di perdita di pacchetti nella comunicazione tra sottoreti, garantendo l'interazione in tempo reale delle istruzioni di controllo e dei dati raccolti
Riduce il numero di voci della tabella di instradamento dello switch principale, migliorando le prestazioni di inoltro complessive della rete principale della fabbrica
Elimina l'impatto delle modifiche della rete esterna sui terminali interni, mantenendo il funzionamento continuo dei dispositivi collegati ad Allen Bradley 1783-NATR
