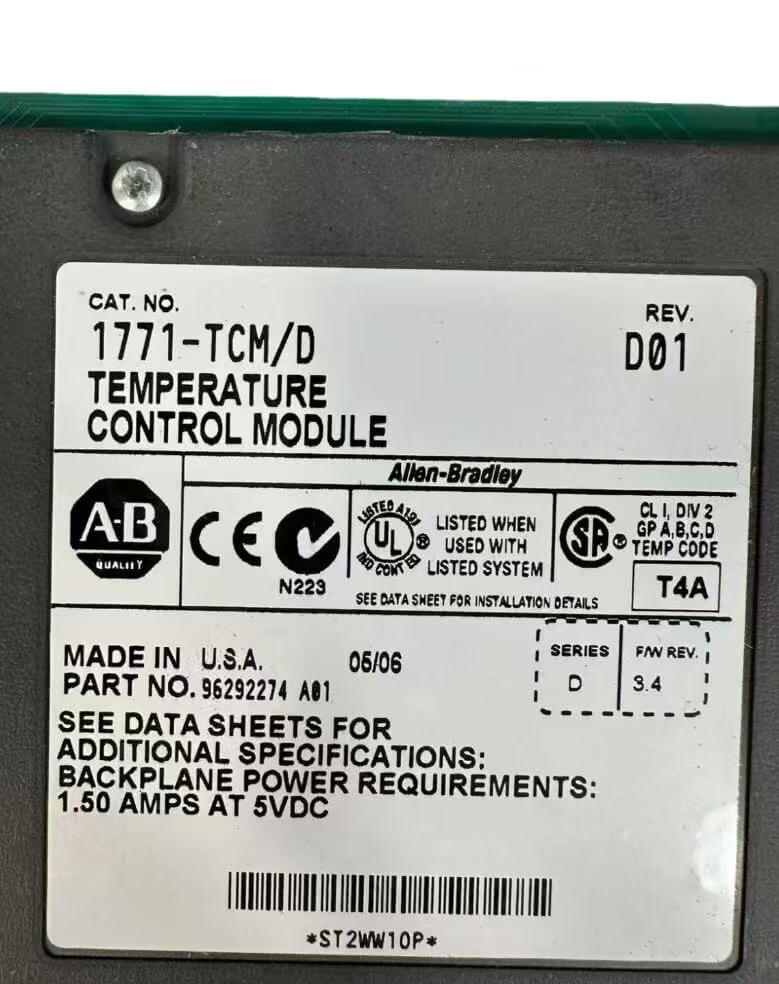

Il controllo preciso della temperatura per forni ad alta temperatura e recipienti per reazioni chimiche spesso si basa sull'acquisizione del segnale della termocoppia multicanale. L'Allen Bradley 1771-TCM, con il suo backplane I/O locale, si collega direttamente e si adatta con precisione a condizioni così impegnative con un'ampia compensazione della parte fredda. Questo modulo è alimentato dal backplane del rack senza la necessità di un alimentatore esterno.
Rispetto ai tradizionali trasmettitori di controllo della temperatura, elimina la necessità di conversione e cablaggio sequenziale di quantità analogiche, digitalizzando direttamente i segnali in millivolt e riducendo significativamente gli errori di cablaggio e di deriva all'interno dell'armadio. Dopo la verifica da parte di Hanyite Automation Technology con i fornitori, l'attuale canale di acquisto è fluido e sono disponibili prodotti nuovi di zecca, fornendo un supporto hardware affidabile per l'aggiornamento dei sistemi di misurazione della temperatura della linea di produzione.
Gli operatori possono completare rapidamente la corrispondenza dei parametri dei canali semplicemente impostandoli tramite i dip switch semplificati del front-end, senza la necessità di complesse configurazioni software. La combinazione di indicatori luminosi sul pannello di Allen Bradley 1771-TCM può riflettere in modo intuitivo lo stato in tempo reale delle termocoppie e della comunicazione, con una riconoscibilità sul posto estremamente elevata. La soglia di acquisizione del segnale e i parametri di filtraggio sono tutti preimpostati in base alla logica ingegneristica, riducendo significativamente la frequenza degli interventi manuali e il rischio di malfunzionamenti.
Questo modulo è appositamente progettato per condizioni industriali pesanti. Allen Bradley 1771-TCM è in grado di mantenere la precisione della compensazione della giunzione fredda della termocoppia in un ampio intervallo di temperature compreso tra -25°C e +65°C. Può anche mantenere la stabilità fisica dei componenti elettronici interni anche in ambienti con forti vibrazioni e polverosi. Il suo circuito stampato viene elaborato mediante la tecnologia di rivestimento per stampaggio, bloccando efficacemente l'erosione dell'aria umida e della polvere conduttiva, garantendo l'affidabilità della misurazione in ambienti difficili come la fusione dei metalli o le industrie chimiche per un funzionamento a lungo termine.
Il modulo adotta una struttura di installazione della piastra base con tipo a inserimento su guida standard. Durante la sostituzione in loco, è sufficiente scollegare la morsettiera del cablaggio e rilasciare il blocco per completare l'inserimento e la rimozione, con un consumo di tempo estremamente breve. Il design di isolamento dei guasti del canale di Allen Bradley 1771-TCM consente la risoluzione dei problemi indipendente quando un singolo percorso è danneggiato, senza la necessità che l'intera macchina sia offline per la riparazione. In combinazione con la funzione di autodiagnosi del sistema, il personale di manutenzione può individuare rapidamente potenziali problemi come la rottura del sensore o i cortocircuiti, riducendo significativamente il periodo di attesa dei tempi di fermo sulla linea di produzione.
Q1 Questo modulo supporta l'installazione hot-swap?
L'operazione di sostituzione a caldo non è supportata. Prima di collegare o ricablare, l'alimentazione del rack deve essere interrotta. In caso contrario, è probabile che si danneggi il circuito del backplane.
D2 Quanti slot I/O richiede la scheda base del modulo?
A seconda dei requisiti di configurazione del sistema, questo modulo occupa tipicamente uno slot I/O 1771 standard.
Q3 Come selezionare e configurare il tipo di termocoppia?
Il tipo di termocoppia viene selezionato e configurato tramite il micro DIP switch sulla parte anteriore del modulo. Dopo lo spegnimento, è possibile eseguire la commutazione manuale in base allo schema dell'etichetta a lato.
Q4 Può comunicare direttamente con il livello di controllo Ethernet?
Supporta solo la comunicazione del backplane I/O locale 1771. Se è necessario connettersi alla rete Ethernet, è necessario utilizzare il modulo gateway corrispondente della serie 1771.
Q5 Quale guasto indica il lampeggiamento continuo della spia del canale dopo l'accensione?
Il lampeggiamento solitamente indica che l'ingresso di questo canale è disconnesso oppure che la polarità della termocoppia è invertita. È necessario spegnere e controllare lo stato del cablaggio dell'elemento di misurazione della temperatura sul posto.
