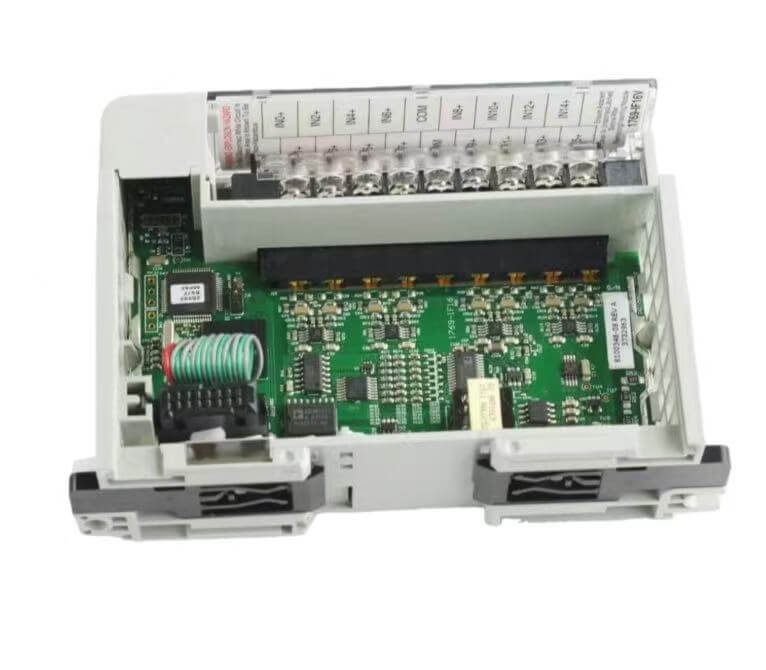

Nei recipienti per reazioni chimiche, il controllo degli ingredienti si basa su segnali analogici stabili, ma i moduli più vecchi spesso hanno difficoltà con questo. Gli ingressi single-ended rilevano facilmente le interferenze di modo comune, alterando i rapporti su lunghi percorsi di trasmissione. L'Allen Bradley 1769-IF16V cambia questo con configurazioni di ingresso flessibili: 16 canali di tensione single-ended o 8 differenziali che filtrano il rumore e rendono più nitide le letture dei segnali deboli.
Funziona con alimentazione a 24 VCC prelevata direttamente dal backplane CompactLogix, quindi non è necessario un condizionatore esterno: meno hardware, meno complessità. Con Hanyite Automation Technology, puoi acquistare in grandi quantità direttamente dalla fabbrica e persino prelevare un campione gratuito da testare sulla tua attrezzatura, verificando la configurazione della gamma di canali e la diagnosi di interruzione di linea nell'uso reale.
Durante la fase di messa in servizio della linea di produzione, l'efficienza della configurazione del modulo analogico influisce direttamente sull'avanzamento del progetto. L'Allen Bradley 1769-IF16V non richiede complesse impostazioni dei ponticelli hardware. Attraverso il software RSLogix 5000, è possibile completare la configurazione dell'intera gamma dei parametri dei canali, consentendo agli ingegneri di definire rapidamente l'intervallo di ingresso di 0-10 V o ±10 V. Il suo meccanismo di mappatura automatica del backplane rende la creazione delle etichette dei dati estremamente intuitiva, riducendo significativamente i passaggi complicati della programmazione iniziale. Anche il personale inesperto che ha familiarità con il sistema CompactLogix può completare l'implementazione del modulo e il debug congiunto in breve tempo.
La situazione più indesiderabile nel funzionamento dell'officina è l'arresto completo dell'intera linea di produzione a causa di un guasto in un singolo punto. L'architettura hardware di questo modulo tiene pienamente conto della necessità di una rapida sostituzione in loco. Quando si verificano malfunzionamenti o guasti interni di un canale, non è necessario smantellare l'ingombrante cablaggio in loco. Basta scollegare la morsettiera e allentare i morsetti della guida per sostituire il corpo Allen Bradley 1769-IF16V. Inoltre, il pannello frontale del modulo è dotato di chiare spie luminose di stato. L'alimentazione, la rete e lo stato di errore di ciascun canale sono chiaramente visibili. Senza aprire la porta dell'armadio elettrico per osservare i circuiti interni, il personale di manutenzione può individuare rapidamente il punto di interruzione del segnale, riducendo significativamente i tempi di risoluzione dei problemi.
Fornisce 16 ingressi di segnale di tensione a terminazione singola o 8 differenziali ad alta precisione per soddisfare la richiesta di raccolta dati sincrona di più nodi.
Include un filtro digitale e una velocità di aggiornamento del canale configurabile, eliminando efficacemente le interferenze del rumore elettrico ad alta frequenza.
Supporta la configurazione della gamma software a livello di canale e l'impostazione della soglia di allarme, senza la necessità di aggiungere ulteriore hardware di condizionamento del segnale.
Dispone di funzioni di rilevamento hardware della linea di interruzione e di indicazione di fuori portata, monitoraggio in tempo reale dello stato di salute dei sensori e delle linee in loco.
| Protezione dello stampo per presse pesanti: | Diversi sensori di pressione dell'olio alimentano segnali da 0-10 V al modulo e confrontano continuamente il bilanciamento della forza delle aste di trazione. Una volta che la deviazione della forza di chiusura dello stampo sui quattro angoli supera il limite, il sistema attiva immediatamente un arresto di emergenza per evitare che lo stampo venga schiacciato a causa della pressione irregolare. |
| Monitoraggio dell'aumento di temperatura del motore di azionamento del nastro trasportatore del carbone: | L'ingresso differenziale è abilitato per filtrare le interferenze di modo comune provenienti dalla trasmissione a lunga distanza, catturando accuratamente il debole segnale di tensione di temperatura emesso dal trasmettitore. Questo meccanismo evita efficacemente l'arresto non pianificato causato dal surriscaldamento dei cuscinetti delle apparecchiature a carico pesante. |
| Dosaggio e misurazione di materiali chimici fini: | Allen Bradley 1769-IF16V raccoglie contemporaneamente le tensioni di feedback di più pompe dosatrici, controllando rigorosamente il rapporto del materiale. Il suo ADC ad alta precisione garantisce la regolazione precisa degli additivi in traccia, eliminando lo spreco di miscela liquida dalla fonte |
