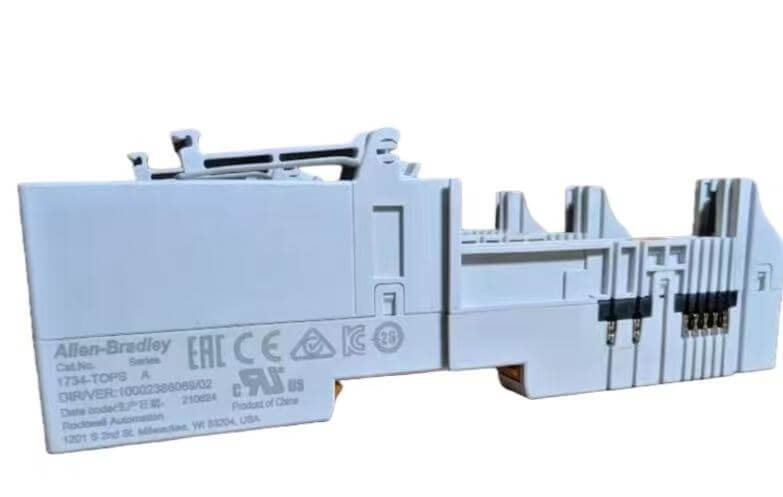

In condizioni di disposizione I/O distribuiti ad alta densità, i moduli terminali a vite tradizionali tendono ad allentarsi a causa delle vibrazioni e il processo di cablaggio richiede molto tempo. L'Allen Bradley 1734-TOPS adotta la tecnologia di compressione a molla, supporta l'inserimento diretto di cavi 14 AWG, compatibile con l'alimentazione in loco da 24 V CC e si collega perfettamente con l'adattatore 1734-AENT sul pannello posteriore, evitando completamente i rischi di cablaggio rigido e falsa connessione.
Dopo che Hanyite Automation Technology si è coordinata con i fornitori per l'approvvigionamento all'ingrosso, tutti questi terminali sono nuovi di zecca e disponibili in stock, garantendo in modo efficace il rapido assemblaggio degli armadi elettrici della linea di produzione e la consegna tempestiva dei pezzi di ricambio.
Il cablaggio in loco adotta la tecnologia di compressione delle molle invece del tradizionale fissaggio a vite, riducendo significativamente il tempo di cablaggio del quadro elettrico ed eliminando il potenziale problema dell'allentamento dei terminali causato dalle vibrazioni.
La base del modulo supporta il funzionamento hot-swap all'accensione. Quando si sostituiscono i componenti terminali, non è necessario scollegare l'alimentazione principale del sistema, riducendo notevolmente i costi di manutenzione delle linee di produzione.
L'occupazione complessiva dei binari è estremamente ridotta, consentendo una disposizione ad alta densità in un centro di controllo motori con spazi limitati, migliorando l'utilizzo dello spazio nel quadro elettrico.
La base di cablaggio e il modulo elettronico hanno un'architettura separata. In caso di danneggiamento, è necessario sostituire solo la parte terminale mantenendo i componenti principali, controllando efficacemente l'inventario dei pezzi di ricambio e i costi di manutenzione.
Questo modulo terminale è specificatamente progettato per l'architettura di espansione PointBus. In termini di interfacce fisiche hardware, si integra perfettamente con l'adattatore 1734-AENT, non richiede gateway di comunicazione aggiuntivo e può essere montato direttamente sulla rete di controllo Ethernet. A livello di integrazione del sistema, l'Allen Bradley 1734-TOPS funge da connettore terminale I/O in loco, trasmettendo segnali cablati senza attenuazione attraverso il bus backplane al modulo di sistema. Si adatta perfettamente ai sistemi di controllo CompactLogix e ControlLogix.
Gli ingegneri devono solo configurare il modulo I/O corrispondente nella directory ad albero del software Studio 5000 e il sistema mapperà automaticamente l'indirizzo del canale di cablaggio di questa base, consentendo la comunicazione dati plug-and-play con sensori o attuatori di terze parti.
La parte anteriore dell'Allen Bradley 1734-TOPS è dotata di importanti indicatori LED di stato a livello di canale. Il personale di manutenzione può determinare in modo intuitivo lo stato di connessione di ciascun segnale e se il cablaggio in loco è anomalo all'interno dello spazio limitato del quadro elettrico. Durante il debug o la risoluzione dei problemi, gli operatori possono connettersi al computer di manutenzione tramite l'interfaccia seriale RS-232 sulla parte superiore del modulo, leggere direttamente le informazioni diagnostiche del bus sottostante e non è necessario rimuovere i terminali di cablaggio o spegnere e smontare il modulo.
Il meccanismo di inserimento e rimozione del terminale è dotato di fermagli anti-errore e marcature chiare del numero del filo, garantendo che quando si sostituisce la base mentre è sotto tensione, non si verificheranno inserimenti errati o disallineamenti, migliorando significativamente la precisione delle operazioni di riparazione in loco e calibrazione del circuito.
| Base terminale: | Adottando un design con terminale a molla di tipo plug-in, supporta il cavo massimo 14AWG. È bloccato direttamente sulla base di montaggio su guida DIN 1734 attraverso lo slot inferiore, consentendo un inserimento rapido e una connessione elettrica diretta cablata. |
| Guscio isolante: | Realizzata in materiale polimerico ignifugo di livello industriale, la superficie è rivestita con uno strato resistente agli agenti chimici. Il design compatto e stretto ha una larghezza di soli 15 mm, consentendo di risparmiare spazio per la disposizione dei binari nel quadro elettrico. |
| Finestra di stato: | Un'area di indicazione trasparente è incorporata sopra la superficie anteriore del modulo. I tubi luminosi a LED interni passano attraverso i fori luce sul pannello e riflettono direttamente lo stato di funzionamento e lo stato di connessione dei canali, facilitando l'osservazione verticale all'interno dell'armadio. |
| Meccanismo di bloccaggio dell'installazione: | Nella parte inferiore è presente un meccanismo a scatto autobloccante che consente di agganciare saldamente l'Allen Bradley 1734-TOPS nella guida DIN standard da 35 mm senza la necessità di fissaggio con viti. Non si allenterà nemmeno in condizioni sismiche forti. |
